1. 定義と概要

清浄度試験とは、工業用部品や製品の表面に残留する汚染物質（固体粒子、油汚れ、繊維、イオン残留物など）を検出、定量、分析する技術プロセスを指します。その中心的な目的は、製品の表面の清浄度が産業仕様および顧客の技術要件に確実に準拠するようにすることです。

2. 試験の目的と意義

· 品質管理:超音波洗浄やスプレー洗浄などの洗浄工程の実績を検証し、生産品質を管理します。

· 失敗リスクの防止:オイル回路の閉塞、ベアリングの摩耗、コンポーネントの回路短絡などの誤動作を効果的に回避し、製品の寿命を延ばします。

· コンプライアンス適合:自動車、航空宇宙、医療、その他の分野のクライアントからの専用の業界標準とカスタマイズされた技術仕様を満たします。

· プロセスの最適化:汚染物質の発生源を追跡し、目標を絞った方法で生産、加工、洗浄プロセスを最適化し、不良率を削減します。

3. 検出される一般的な汚染物質の種類

· 固体粒子汚染物質:金属片、粉塵、繊維、研削カス、砂利、その他の不純物。

· フィルムの残留物:加工油、潤滑剤、パラフィン、洗浄剤の残留物などの有機膜。

· イオン性汚染物質:塩、フラックス残留物など。これらはエレクトロニクス製品の信頼性に重​​大な影響を及ぼし、エレクトロニクス業界では重要なテスト項目として機能します。

4. 主要なテスト方法

4.1 重量法（計量分析）

最も基本的かつ普遍的な定量検査法です。コンポーネント表面の汚染物質は、スプレー、超音波抽出、その他の手段によって収集されます。抽出物は、予め秤量した微多孔膜を通して濾過されます。膜を乾燥させ、再度重量を測定し、単位面積当たりの汚染物質の総質量を計算します（共通単位：mg/1000cm2）。

4.2 顕微鏡分析

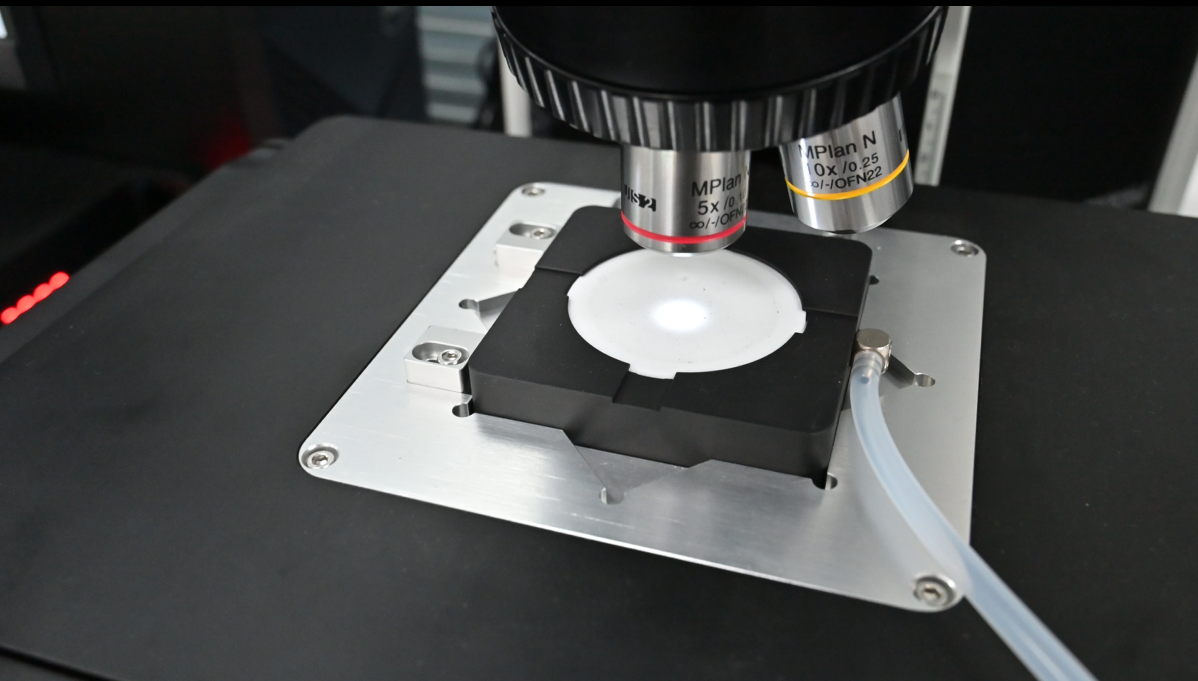

· 光学顕微鏡:フィルター膜上の粒子を計数し、粒度分布を分析し、大きすぎる有害な粒子 (例: 50μm 以上の粒子) をスクリーニングします。

· SEM-EDS (エネルギー分散型分光法を備えた走査型電子顕微鏡):超高倍率イメージングを実現して、粒子の元素組成を正確に分析し、金属不純物と非金属不純物を区別し、汚染源を特定します。

4.3 化学分析

·TOC (全有機炭素) テスト:残留油分や洗浄剤などの有機汚染物質の含有量を正確に測定します。

· FTIR (フーリエ変換赤外分光法):グリースや高分子ポリマーなどの有機残留膜の組成を特定します。

·イオンクロマトグラフィー:塩化物イオンや硫酸ラジカルなどの残留有害イオンを検出し、精密エレクトロニクスやハイエンド部品のテストに広く応用されています。

5. 主要な業界標準

· 自動車産業:ISO 16232、VDA 19.1 (主要な一般規格)

· 航空宇宙産業:AS9100、GB/T 39095

· 医療業界:ISO 13408-2

· 中国の国家規格:GB/T 41481-2022 (ISO 16232 と同一)

6. 主な応用分野

この技術は、自動車のエンジン部品、燃料インジェクター、ブレーキ部品など、厳格な清浄度要件を伴う精密製造で広く使用されています。航空宇宙用油圧バルブ、ベアリング、燃料システム部品。 PCB ボード、精密コネクタ、センサーなどの電子製品。医療用インプラント装置および外科用器具。新エネルギー電池やモーターの核となる部品。

7. 標準的な試験手順

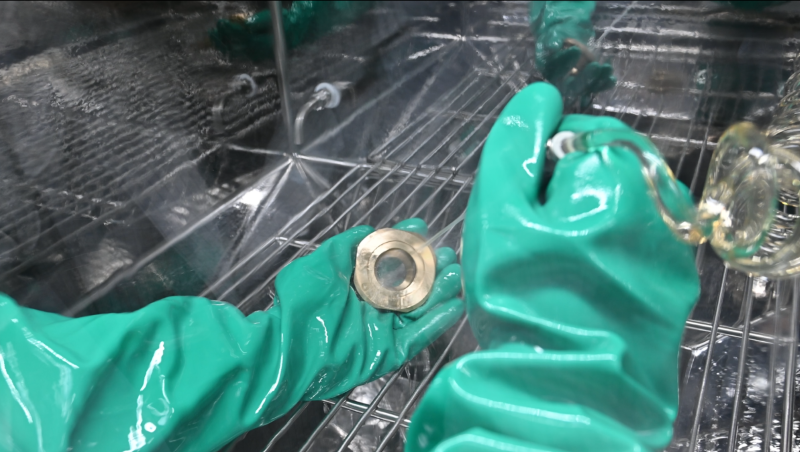

· 汚染物質の抽出:液体スプレー、超音波振動、その他の方法により、コンポーネントの表面に残っているすべての汚染物質を収集します。

· 濾過と濃縮:抽出物を微多孔膜でろ過し、固体不純物や残留物をすべて遮断します。

· 項目別のテストと分析:重量法により汚染物質の総質量をテストします。顕微鏡下で粒子の量を数え、粒子サイズを測定します。 SEM-EDS、FTIR、その他の機器を使用して汚染物質の組成を分析します。

· 結果の評価とレポートの発行:試験データを工業規格および技術的限界と比較して、製品の清浄度の適格性を判断し、公式の試験報告書を発行します。

8. 結論

精密製造業界の中核となる品質管理手段として、清浄度テストはコンポーネント上の有害な残留不純物を効果的に除去し、潜在的な製品故障リスクを排除します。これは製品の信頼性、安全性、耐用年数を直接決定するものであり、自動車、航空宇宙、医療、精密エレクトロニクス、新エネルギーなどのハイエンド製造分野では必須の品質検査手順となっています。
