日常的な清潔さは肉眼で目に見える汚れがないことを意味しますが、専門的な清潔さは標準化された定量的な概念です。これは、固体ワークピースの表面、液体媒体の内部および閉鎖空間にある残留粒子、油汚染物質、微生物および化学残留物の総量、粒子サイズ、および組成グレードを指し、統一された世界的評価基準の対象となります。現在、2 つの主要な普遍工業基準が採用されています。自動車産業向けの VDA 19.1 と一般工業部品向けの ISO 16232 です。一方、食品および医療分野には独自の微生物清浄度基準が適用されます。汚染物質は次の 2 つのカテゴリに分類されます。
ａ．硬質粒子汚染物質:金属の切りくず、砂、ほこり、溶接スラグは、主に加工、組み立て、洗浄の手順中に発生し、精密機械にとって最大の危険をもたらします。
b.柔らかい有機汚染物質:加工油、離型剤、細菌、タンパク質残留物。主に医療、食品、半導体産業で管理されます。
すべてのタイプの清浄度試験装置は、同じ基本的なロジックを共有しています。つまり、汚染物質を収集→検出可能な信号を変換→定量的データ分析を実施→基準に照らして清浄度を等級付けします。さまざまなテスト シナリオに適応する 3 つの主流の技術的アプローチがあります。
これは工業部品に最も一般的に採用されている単純な原理の試験方法です。専用の洗浄液を使用してテストワークピースを洗い流し、表面の汚染物質をすべて取り除きます。混合廃液は、膜表面の不純物を遮断するために固定孔径を備えた微多孔性フィルター膜を通して真空濾過されます。フィルター膜を乾燥および除湿した後、高精度微量天秤で濾過前後の膜の重量を測定します。その重量差が不純物の総重量と等しくなります。 1μm、5μm、10μmの孔径を持つフィルター膜は、油圧部品や自動車部品の従来の試験に一般的に使用されています。この方法は、低コストで準拠した試験データが得られるという特徴がありますが、粒子サイズや材料組成を特定することはできません。
高倍率金属顕微鏡、高解像度イメージング モジュール、インテリジェント アルゴリズムを備えたこの装置は、フィルター膜サンプルを処理し、膜の全視野画像を自動的に取得し、粒子サイズ、量、形態をインテリジェントに識別します。導電性金属粒子と非金属粉塵粒子を区別し、公式に準拠したテストレポートを直接生成できます。上位モデルではAI認識を採用し、新エネルギー産業や航空宇宙産業で広く応用されている粒子材料を識別し、加工研削粉や外部粉塵などの汚染源を追跡します。
これは、ATP 蛍光検出とレーザー散乱検出の 2 つのブランチで構成されており、現場での迅速なスポット チェックのために溶媒サンプルの前処理は必要ありません。 ATP 蛍光検出器は、生物学的蛍光反応を介して表面の微生物と有機残留物を検出し、10 秒以内に結果を出します。病院のカウンタートップ、ケータリング食器、製薬工場のスポット検査に広く使用されています。レーザー粒子計数器は、光遮断および光散乱原理を採用して、油および精製水中の浮遊粒子を検出し、作動油および精製水の品質のオンライン監視に適用されます。
主流の機器はアプリケーション シナリオと機能形式によって分類され、次の 4 つのカテゴリに分類され、工場でのスポット チェックから実験室での正確な検出までの完全なシナリオをカバーします。

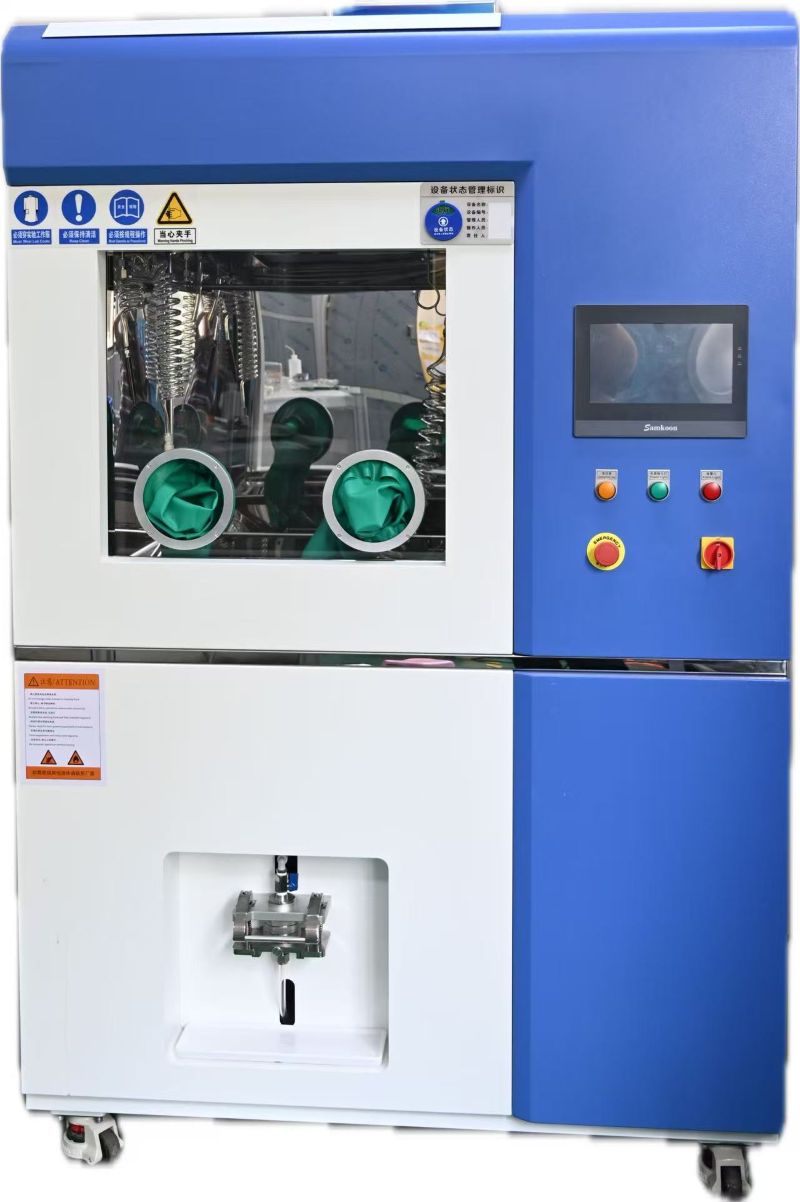

抽出洗浄機、真空ろ過ユニット、統合乾燥機、インテリジェント画像解析装置で構成されるオールインワンの実験装置です。 VDA および ISO 国家規格に完全準拠して、サンプルの自動準備、テスト、レポート生成を完了します。自動車のギアボックス、新エネルギー電池シェル、航空宇宙用バルブスプールのバッチ品質検査用に設計されており、検査精度は 0.1mg に達します。
サンプル前処理や消耗品が不要なコンパクトなハンドヘルド装置で、現場での迅速なスクリーニング向けに設計されています。自動車修理工場での油の不純物の検出や、工場でのワーク表面の清浄度のスポットチェックに適用できます。そのテストデータは参照スクリーニングのみに使用され、工場の公式コンプライアンスレポートには有効ではありません。
流体媒体の検出に特化しており、作動油、潤滑油、医薬品精製水、ボトル入り溶液中の浮遊粒子のグレードを測定します。リアルタイムの油の清浄度を監視して油圧パイプラインの摩耗や油回路の故障を予測し、製鉄所、風力発電所、油圧機器のメンテナンス業界で広く使用されています。
ATP 蛍光検出器や浮遊細菌サンプラーなどの生物学的衛生検出に重点を置いています。主に、手術室、食品作業場、無菌包装作業場での環境の清浄度を検証するために、細菌、カビ、有機残留物を検出します。
よくある誤解に反して、このような機器は工場の品質検査に限定されるものではなく、日常生活の消費やハイエンドのインテリジェント製造に不可欠です。
自動車の燃料インジェクター、ブレーキバルブ、ベアリング、新エネルギー電池の冷却パイプライン、モーターの精密部品などでは、ミクロンスケールの金属破片を厳しく管理する必要があります。統計によると、自動車の油圧システムの故障の 60% 以上は、微小な不純物の詰まりが原因です。有効な清浄度テストレポートは、すべての自動車部品の納入前に必須の入学要件です。
使い捨て注射器、手術器具、整形外科用インプラントの消耗品、および医薬品パッケージの内壁に細菌や破片が残留することは許可されません。医療院内感染のサンプリングと医療機器の量産品質検査では、術後感染や消耗品の汚染のリスクを排除するために、ATP 検出器と顕微鏡の清浄度検査装置に依存しています。
航空宇宙エンジンオイル回路、航空機油圧部品、衛星精密部品などでは、2μm程度の不純物の管理が求められます。専用の超高精度清浄度分析装置は、超高高度の作業条件下でも機器の故障がゼロであることを保証し、航空宇宙製造に不可欠な品質管理機器として機能します。
飲料水の不純物検出、飲料原液の粒子スクリーニング、化粧品の無菌検査、ケータリング食器の衛生検査などをカバーします。ポータブル検出器は衛生コンプライアンスを迅速に判断し、公衆消費の安全を守ります。
ウェハチップ、回路基板、光学レンズ部品の生産工場におけるクリーンルームグレードを検証し、電子部品の表面塵埃を検出して、微小粒子による回路短絡や画像欠陥を防止し、電子製品の歩留まりを向上させます。
よくある 3 つの誤解:
1. ワークピースをきれいに拭くということは、規格に準拠していることを意味します。布は目に見える大きな粒子のみを除去でき、ミクロンスケールの破片はそのまま残ります。
2. すべての検出器は同じ精度を共有します。ポータブル デバイスはスクリーニング専用ですが、研究室用画像デバイスは公式のコンプライアンス レポートを発行できます。
3. 真水洗浄は基準を満たしています。工業用油と埋め込まれた粒子は、真水の代わりに専用の抽出溶媒でのみ除去できます。
清浄度試験装置は高精度の光学計量機器であり、日々のメンテナンスが試験精度に直接影響します。 3 つの主要なメンテナンス ルールを以下に示します。
高精度天びんと顕微鏡検出モジュールは、計量データや画像データへの空気の流れや振動の干渉を避けるために、耐衝撃性、防塵性、恒温性を備えた実験室に配置する必要があります。
フィルター膜と洗浄溶剤は標準細孔サイズの専用消耗品です。消耗品が一致しないと、無効なテスト結果が直接発生します。
二次汚染や試験データの水増しを避けるために、ポータブル機器のプローブとサンプリング ポートは定期的に消毒する必要があります。
人間の目には固有の視覚限界があり、ミクロンやサブミクロンの粒子ではなく、ミリメートルスケールの汚れのみを識別し、清浄度試験装置で捕捉して定量化します。このような装置は、大規模な生産機械ほど人目を引くものではありませんが、精密製造、医療衛生、公共の安全のための目に見えない防御線を構築します。新エネルギー、ハイエンド医療機器、航空宇宙産業のアップグレードに伴い、産業の清浄度基準は向上し続けています。インテリジェントで全自動の AI トレーサブルな清浄度検査装置は業界標準構成となっており、正確な微量検出によって工業製品や民生品の安全性と品質を保護しています。
